Cambio de Conector Nintendo Switch Neo/Lite

Reparación del Puerto USB-C en la Nintendo Switch: Un Desafío de Precisión

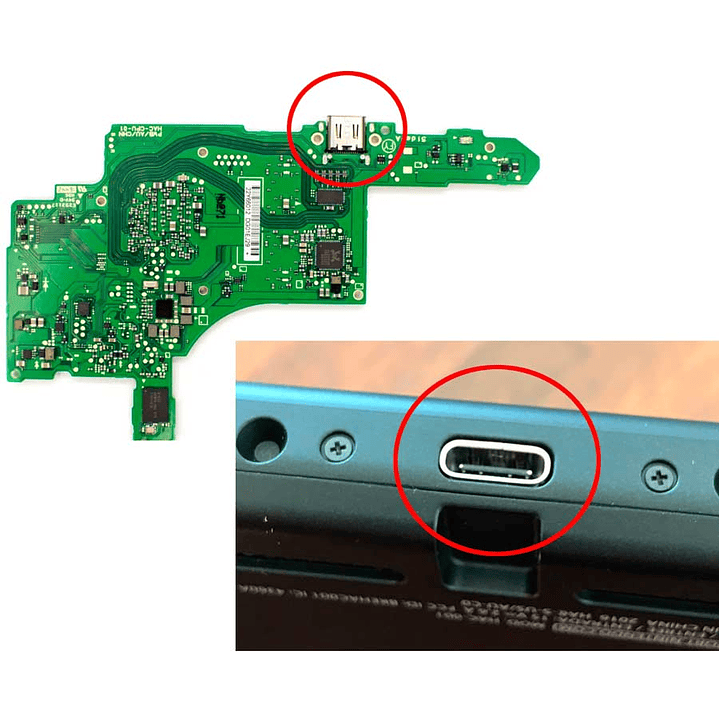

La sustitución del puerto de carga USB-C de una Nintendo Switch es una de las reparaciones de micro-soldadura más notorias y exigentes en el mundo de las consolas modernas. A diferencia de otros componentes, este puerto no solo gestiona la carga, sino también la salida de video al dock (DisplayPort) y la transferencia de datos. Su complejidad y la delicadeza del montaje hacen que la reparación sea un trabajo exclusivo para técnicos experimentados.

Herramientas y Materiales Indispensables:

• Herramientas de Desmontaje: Destornilladores de tres puntas (Tri-wing Y00) y Phillips (PH00), pinzas de precisión, y espátulas de plástico (spudgers) para no dañar la carcasa.
• Equipo de Soldadura Avanzado: Una estación de soldadura de aire caliente con control preciso de temperatura y flujo de aire es esencial. También se necesita un soldador tipo lápiz (cautín) con punta fina.
• Materiales de Soldadura: Flux de alta calidad (preferiblemente en gel y no-clean), aleación de soldadura de bajo punto de fusión (como la de bismuto) para facilitar la extracción, y estaño en pasta o en alambre muy fino (ej. 0.3mm) para la instalación.
• Limpieza y Preparación: Mecha para desoldar, alcohol isopropílico (superior al 99%), y cepillos antiestáticos.
• Magnificación: Un microscopio estéreo o digital es absolutamente necesario. La reparación es imposible de realizar a simple vista debido a la doble fila de pines diminutos.

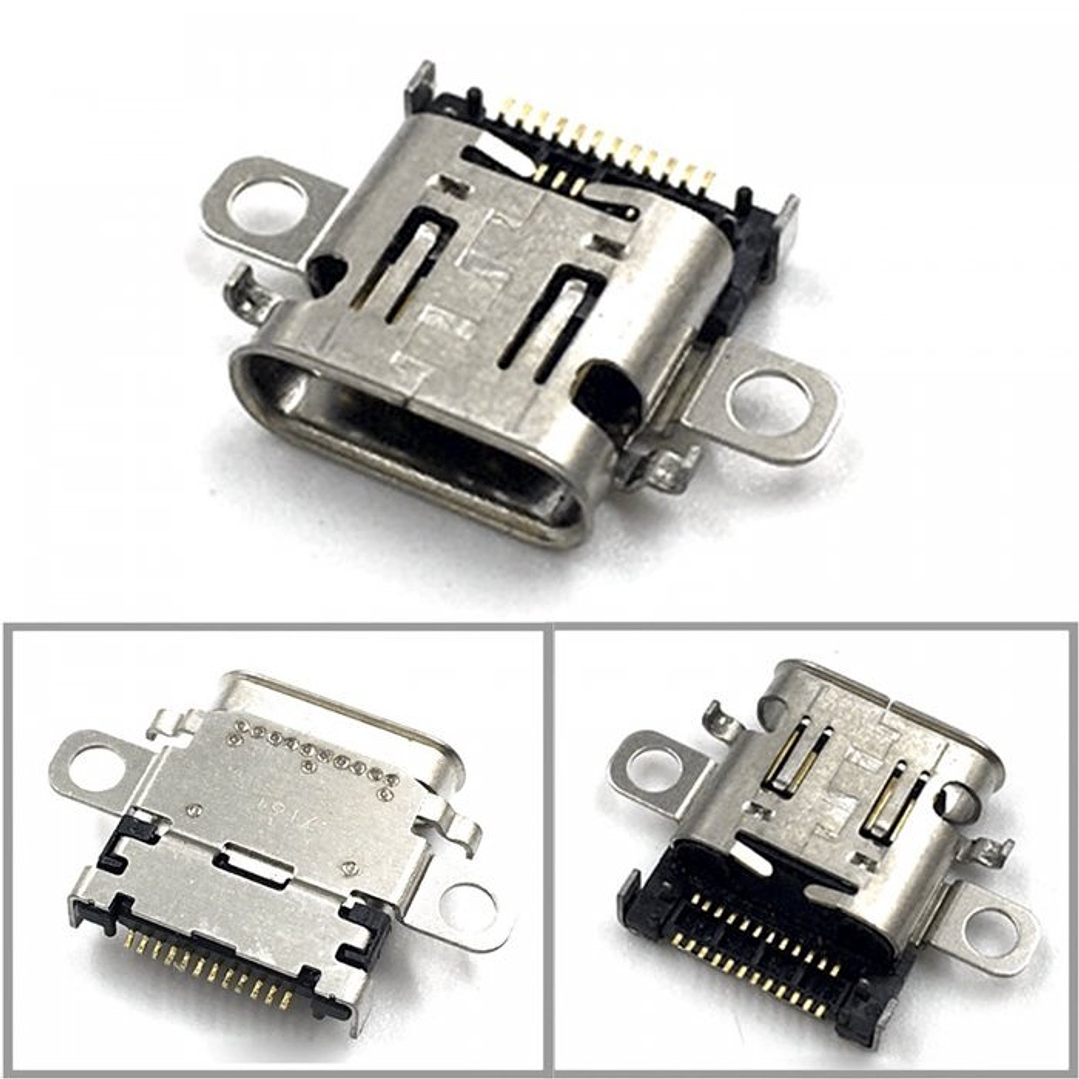

• Repuesto: Un puerto USB-C de reemplazo de buena calidad, diseñado específicamente para la Nintendo Switch.

Proceso Detallado de la Reparación:

1. Desmontaje Completo de la Consola: El primer paso es desarmar la Switch por completo. Esto incluye retirar la carcasa trasera, el lector de tarjetas MicroSD, la placa metálica de disipación, desconectar la batería (paso crucial de seguridad), el sistema de enfriamiento (disipador y ventilador), y finalmente, extraer con mucho cuidado la placa madre (motherboard).
2. Diagnóstico y Preparación: La placa madre se coloca bajo el microscopio. El técnico inspecciona el puerto en busca de pines doblados, plástico interno roto o si el conector está físicamente suelto. Se aplica flux alrededor de todo el puerto y, a menudo, se añade soldadura de bajo punto de fusión. Esta aleación se mezcla con la soldadura de fábrica (que es más dura y sin plomo) y reduce significativamente la temperatura necesaria para retirarla, protegiendo la placa y los componentes cercanos del exceso de calor.
3. Extracción del Puerto Dañado: Este es uno de los pasos más críticos. Usando la estación de aire caliente (a unos 350°C - 400°C), se calienta la zona del puerto desde la parte inferior de la placa para no quemar otros componentes. Mientras se aplica calor, se sujeta el puerto con pinzas. Cuando la aleación de soldadura se derrite por completo, el puerto se levanta suavemente. Nunca se debe hacer palanca o forzarlo, ya que esto puede arrancar los "pads" (puntos de contacto) de la placa, convirtiendo una reparación difícil en una casi imposible.
4. Limpieza Meticulosa de la Placa: Una vez retirado el puerto, la zona de contacto debe ser preparada a la perfección. Con el cautín y la mecha para desoldar, se elimina toda la soldadura vieja de cada uno de los pads y de los orificios de anclaje. El área debe quedar perfectamente plana y limpia. Se finaliza con una limpieza exhaustiva usando alcohol isopropílico para eliminar cualquier residuo de flux.
5. Instalación del Nuevo Puerto (El Mayor Desafío):

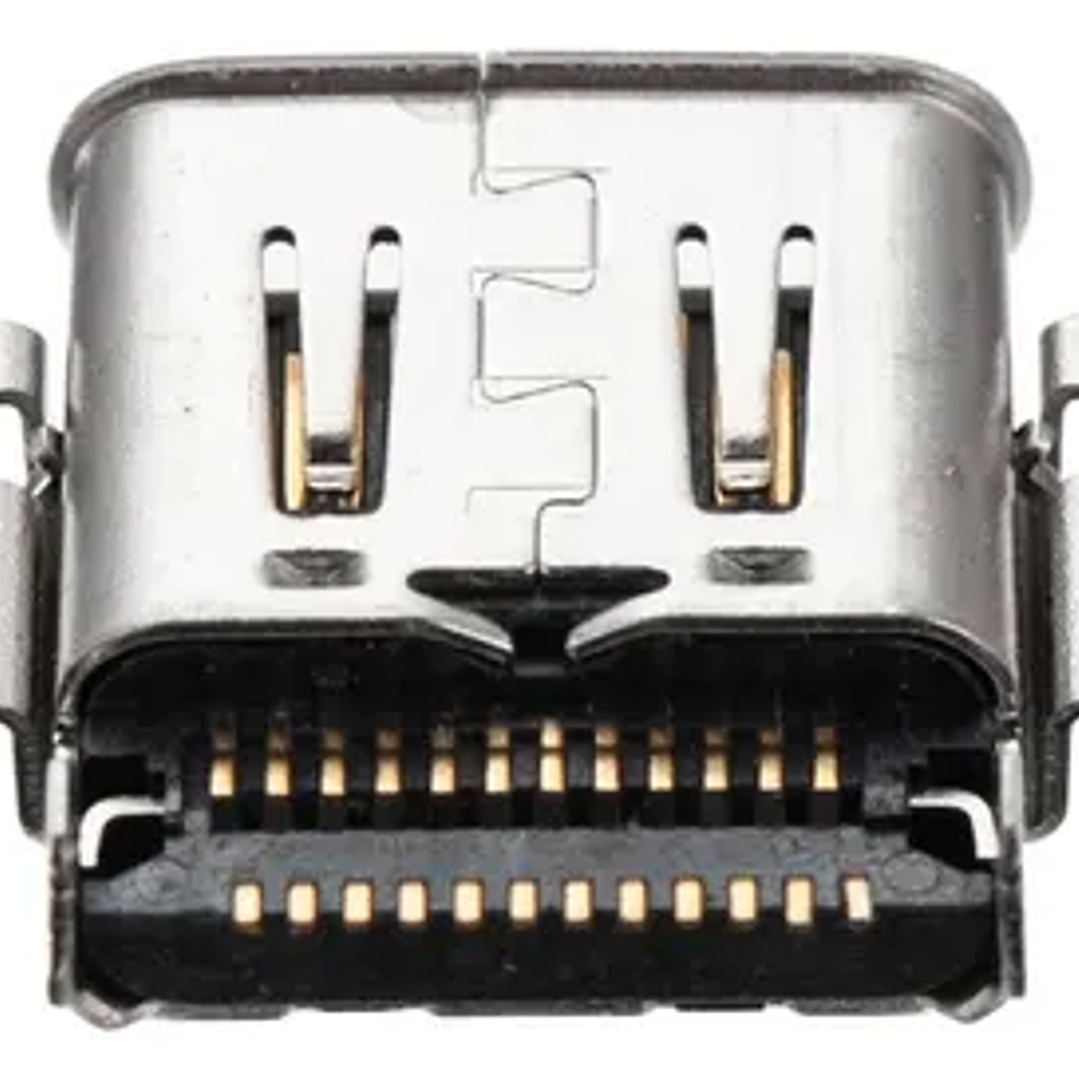

   • El problema principal del puerto de la Switch es que tiene una doble fila de pines, una de las cuales es interna y queda completamente oculta una vez que el puerto está en su sitio. Es imposible soldar estos pines con un cautín tradicional.
   • La técnica profesional consiste en aplicar estaño en pasta a cada uno de los pads en la placa.
   • Se coloca el nuevo puerto en su posición exacta.
   • Se vuelve a usar la pistola de aire caliente. El calor derrite el estaño en pasta, y por capilaridad y con la ayuda del flux, la soldadura fluye y une cada pin a su pad correspondiente, incluyendo la fila interna.
   • Finalmente, se repasan los pines externos y los anclajes estructurales con el cautín para asegurar una conexión robusta.
6. Inspección y Pruebas: Bajo el microscopio, se verifica que cada pin visible esté bien soldado y que no existan puentes de soldadura entre ellos. Luego, se realiza un montaje parcial para conectar la batería y el cargador, verificando que la consola muestre el símbolo de carga y encienda. Si todo funciona, se ensambla la consola por completo.

¿Por Qué Falla Tanto el Puerto de Carga de la Nintendo Switch?

La fragilidad del puerto USB-C de la Switch es legendaria y se debe a una combinación de diseño, uso y física.

1. Estrés Mecánico por el Dock

Esta es la causa principal. La consola está diseñada para ser insertada y retirada constantemente de su dock. A diferencia de un simple cable, el acto de "docking" no siempre es suave.

• Alineación imperfecta: Los usuarios a menudo insertan la consola en el dock con un ligero ángulo o con demasiada rapidez. Este movimiento ejerce una fuerza de palanca sobre el puerto USB-C.
• Peso de la consola: Todo el peso de la consola descansa sobre este pequeño conector cuando está en el dock. Cualquier golpe o movimiento a la base se transfiere directamente al puerto y a sus puntos de soldadura en la placa.

2. Diseño del Conector USB-C

Aunque el USB-C es versátil, su diseño con una "lengüeta" central delgada en el interior lo hace susceptible a daños si el cable se introduce de forma incorrecta o forzada.

3. Uso de Cargadores y Docks de Terceros

El sistema de gestión de energía de la Switch es muy particular. Nintendo no siguió al pie de la letra el estándar oficial de "Power Delivery" (PD) del USB-C.

• Voltajes incorrectos: Muchos cargadores y docks no oficiales o de baja calidad pueden enviar voltajes o amperajes incorrectos a la consola. Esto no solo puede dañar el puerto, sino también los chips de gestión de energía en la placa madre (como el famoso M92T36), provocando que la consola no vuelva a cargar ni a encender aunque se cambie el puerto.

4. Tirones y Accidentes en Modo Portátil

Al igual que con cualquier dispositivo portátil, si la consola se cae o el cable recibe un tirón mientras está cargando, toda esa fuerza se concentra en el punto más débil: la unión del puerto con la placa. Los anclajes, aunque presentes, no son suficientes para soportar impactos fuertes.

En resumen, la alta tasa de fallos es el resultado de un diseño que somete a un puerto multifunción delicado a un estrés mecánico constante (docking), combinado con la posibilidad de daños por uso incorrecto y la sensibilidad del sistema a accesorios no oficiales.
