Cambio de HDMI PlayStation 5

Reparación del Puerto HDMI en la PlayStation 5: Un Proceso Detallado

La reparación del puerto HDMI de una PlayStation 5 es una de las intervenciones más delicadas y complejas que se pueden realizar en la consola. Requiere conocimientos de micro-soldadura, herramientas específicas y un alto grado de precisión. A continuación, se detalla el proceso completo, desde el diagnóstico hasta la prueba final.

Herramientas y Materiales Necesarios:

• Herramientas básicas: Destornilladores de seguridad Torx (T8/T9), destornilladores Phillips, pinzas de precisión (rectas y curvas), espátulas de plástico (spudgers).
• Equipo de soldadura: Estación de soldadura de aire caliente, soldador de punta fina (cautín), flux de buena calidad (preferiblemente no-clean), mecha para desoldar, y estaño en pasta o alambre fino (ej. 0.3mm).
• Equipo de magnificación: Microscopio digital o estéreo. Es prácticamente imposible realizar este trabajo sin uno, debido al diminuto tamaño de los pines.
• Limpieza: Alcohol isopropílico (99%), cepillos antiestáticos, hisopos de algodón.

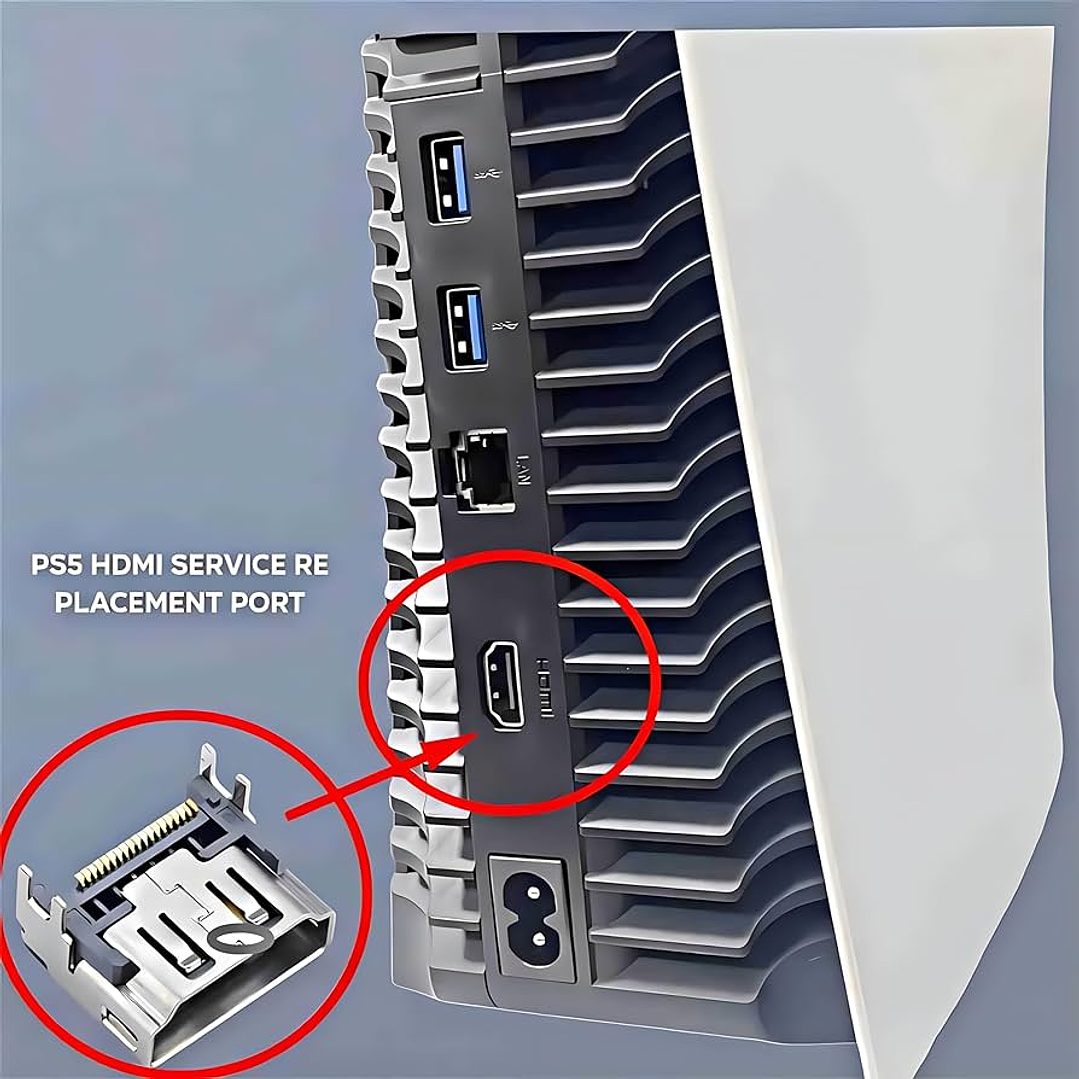

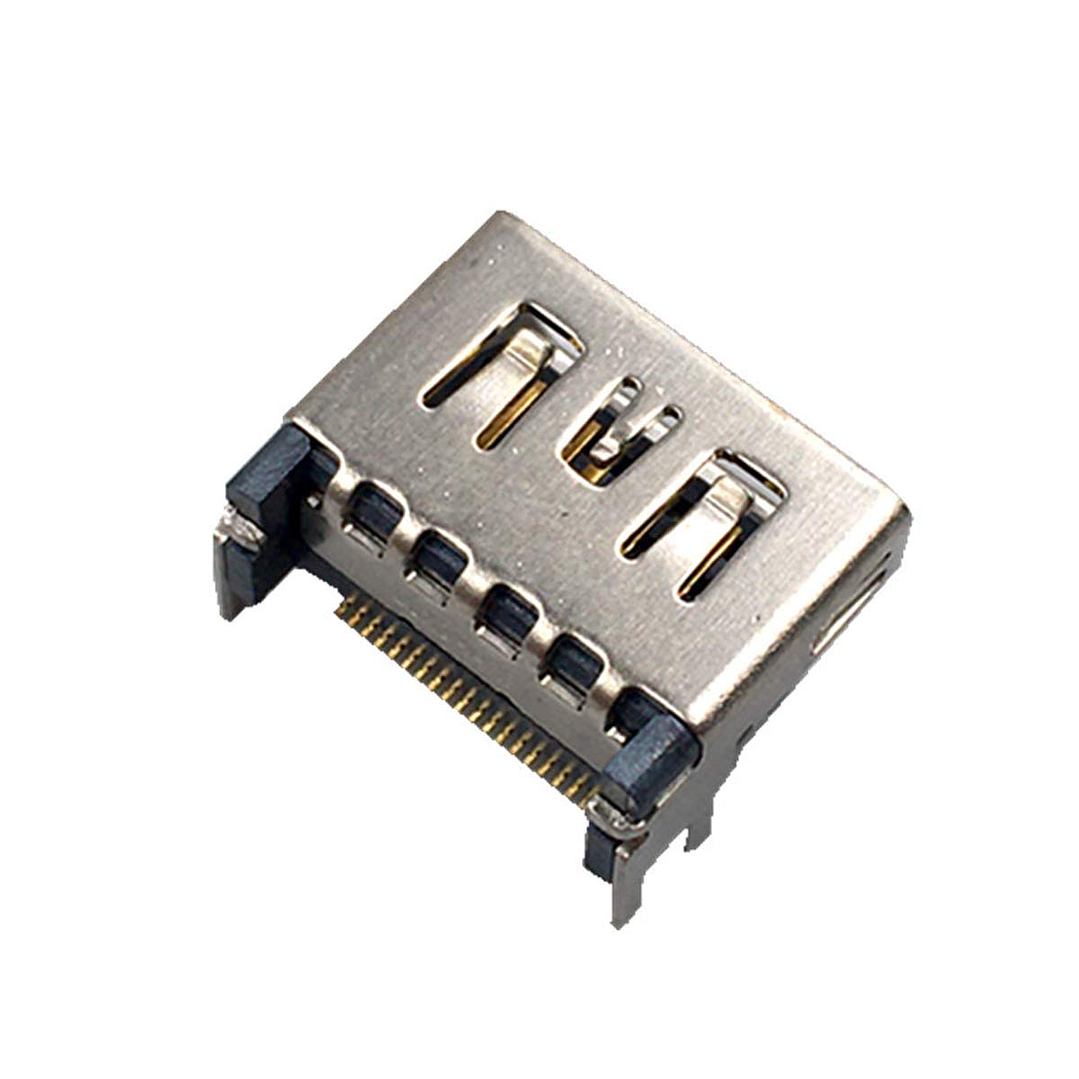

• Repuesto: Puerto HDMI de reemplazo específico para PlayStation 5. Es crucial que sea de alta calidad para asegurar la durabilidad.

Paso a Paso del Proceso de Reparación:

1. Desmontaje Completo de la Consola:
   • El primer paso es desensamblar por completo la PlayStation 5. Esto implica retirar las carcasas laterales, el ventilador, la unidad de disco (en la versión estándar), las cubiertas metálicas y, finalmente, la placa madre de su chasis. El proceso es largo y requiere organización para no perder ninguno de los múltiples tornillos de diferentes tamaños.
2. Inspección y Diagnóstico Bajo Microscopio:
   • Una vez que se tiene acceso a la placa madre, se coloca bajo el microscopio. El técnico inspecciona el puerto HDMI en busca de daños visibles: pines doblados, rotos o hundidos, plástico interno quebrado o el propio conector suelto de la placa. También se revisan las pistas y los puntos de soldadura en la placa para asegurarse de que no haya daños adicionales.
3. Preparación para la Extracción:
   • Se aplica flux generosamente alrededor de todos los pines y los puntos de anclaje del puerto HDMI dañado. El flux es crucial, ya que facilita que la soldadura se derrita de manera uniforme y previene la oxidación.
   • A menudo, se puede proteger el área circundante de la placa con cinta Kapton (cinta resistente al calor) para evitar que otros componentes pequeños se desprendan por el calor.
4. Extracción del Puerto Dañado:
   • Utilizando la estación de aire caliente a una temperatura controlada (generalmente entre 380°C y 450°C, dependiendo de la estación y la boquilla), se calienta la parte inferior de la placa, justo debajo del puerto HDMI. Este método es preferible para no aplicar calor directo a los componentes superiores.
   • Mientras se calienta, con unas pinzas, se aplica una ligera presión al puerto. Una vez que toda la soldadura (tanto de los pines como de los anclajes) se ha vuelto líquida, el puerto se levantará suavemente sin oponer resistencia. Nunca se debe forzar, ya que esto podría arrancar las pistas de la placa madre, complicando enormemente la reparación.
5. Limpieza y Preparación de la Placa:
   • Con el puerto fuera, la tarea más importante es preparar los pads (puntos de contacto) para el nuevo conector.
   • Se utiliza la mecha para desoldar y el cautín para limpiar todo el estaño viejo de los orificios de anclaje y de los pads de los pines.
   • Luego, se limpia toda el área meticulosamente con alcohol isopropílico y un cepillo para eliminar cualquier residuo de flux o suciedad. Los pads deben quedar planos, limpios y brillantes.
6. Instalación del Nuevo Puerto:
   • Se presenta el nuevo puerto HDMI, asegurándose de que encaje perfectamente en los orificios de anclaje.
   • Primero, se sueldan los cuatro anclajes estructurales a la placa con el cautín. Esto fija el puerto en su lugar y le da la robustez necesaria.
   • A continuación, viene la parte más precisa: soldar los 19 pines de datos. Se aplica una pequeña cantidad de flux sobre los pines. Luego, con el cautín y estaño muy fino, el técnico suelda cada pin individualmente a su pad correspondiente en la placa. Es un trabajo que requiere pulso firme y una excelente visión a través del microscopio. Cada soldadura debe ser perfecta, sin puentes de estaño entre pines contiguos.
7. Inspección Final y Pruebas:
   • Una vez soldado, se realiza otra inspección bajo el microscopio para verificar que cada pin esté correctamente soldado y que no haya cortocircuitos.
   • Se vuelve a limpiar la zona con alcohol isopropílico.
   • Se realiza un montaje parcial de la consola (conectando la fuente de poder y el sistema de enfriamiento) para hacer una prueba. Se conecta a un monitor y se enciende para verificar que da imagen y sonido correctamente.
   • Si la prueba es exitosa, se procede a ensamblar completamente la consola.

¿Por Qué se Dañan Tanto los Puertos HDMI de la PlayStation 5?

La alta tasa de fallos del puerto HDMI en la PS5 no se debe a un único factor, sino a una combinación de diseño mecánico, uso por parte del usuario y la física de la conexión.

1. Diseño Físico y Punto de Estrés Mecánico:

El puerto HDMI es, por su naturaleza, un punto de anclaje entre un cable externo y la delicada placa madre interna. El conector está soldado a la placa en pocos puntos, y toda la fuerza ejercida sobre el cable se transfiere directamente a estas uniones de soldadura.

• Palanca y Tensión: El peso del propio cable HDMI, especialmente si es grueso o largo, ejerce una tensión constante hacia abajo sobre el puerto. Si la consola se mueve o el cable recibe un tirón accidental (por ejemplo, al limpiar o por una mascota), el conector actúa como una palanca, magnificando la fuerza sobre los puntos de soldadura y los pines internos.

2. Errores Comunes de los Usuarios:

Gran parte de los daños son causados, de forma no intencionada, por el usuario.

• Conexión a Ciegas: La ubicación del puerto en la parte trasera de la consola hace que muchos usuarios intenten conectar el cable "a tientas". Esto provoca que se inserte el conector en un ángulo incorrecto, con fuerza excesiva, o incluso al revés. Esta acción puede doblar los pines internos o romper el soporte de plástico del puerto.
• Mover la Consola Conectada: Uno de los errores más frecuentes es mover o trasladar la PS5 sin haber desconectado antes todos los cables. Al levantarla, el cable HDMI se tensa bruscamente, causando un daño casi instantáneo en el puerto.
• Tirones Accidentales: Como se mencionó, tropiezos con el cable o tirones accidentales son una causa muy común de rotura.

3. Diseño del Puerto y de la Consola:

Aunque el puerto HDMI 2.1 de la PS5 es robusto para su función electrónica, su anclaje mecánico podría ser más resistente.

• Anclaje a la Placa: El puerto se sujeta a la placa madre mediante cuatro "patas" o anclajes que se sueldan a través de la placa. Si bien esto proporciona cierta firmeza, un impacto fuerte o una tensión continua pueden debilitar estas soldaduras hasta que se agrietan o se rompen, dejando el puerto suelto.
• Pines de Superficie Delicados: Los 19 pines que transmiten la señal de audio y video son extremadamente pequeños y están soldados superficialmente a la placa. Son muy susceptibles a dañarse si el conector se mueve o se tuerce.

4. Falta de Soporte Estructural Adicional:

A diferencia de otros conectores más antiguos y robustos (como los VGA, que se atornillaban), el HDMI depende únicamente de la fricción para mantenerse en su lugar. No hay un mecanismo de bloqueo o un soporte adicional en el chasis de la consola que absorba la tensión del cable, por lo que toda la fuerza recae directamente sobre la soldadura en la placa madre.

En resumen, la fragilidad del puerto HDMI de la PS5 es una "tormenta perfecta" de un conector que no fue diseñado para soportar grandes fuerzas mecánicas, una ubicación que propicia conexiones incorrectas y hábitos de uso que someten al puerto a un estrés para el cual no está preparado.
